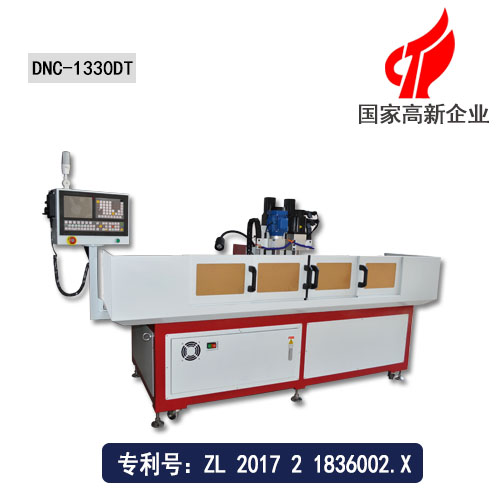

伺服鉆孔機
|
|
☆外形尺寸：X2100Y1000Z1400
|
|
☆有效行程：1300、300、200
|
|
☆機床重量：1000kg
|
|
☆鉆孔范圍：0.3mm-16mm（可訂制）
|
伺服鉆孔機是通過伺服電機配合CNC數控系統進行控制，采用伺服驅動，可實現不同距離同時完成鉆孔動作?？膳c鋼絲軟軸或轉向機構配合使用，實現平面鉆孔與側面鉆孔同步完成。伺服電機的高轉速、高效率，這樣的鉆孔方式既方便操作、也可以一人多機節省成本。
伺服鉆孔機使用領域：適用于所有機械制造行業、機床、模具機械、印刷機械、包裝機械制造廠、工程機械、汽車摩托車零部件、航空發動機、機車車輛、煙草機械以及通用機械等行業。智能定深、自動攻下、自動退回。標準的伺服自動鉆孔機
| 項目/型號 | DNC-1330DT | 單位 |
| 機床外形尺寸（長X寬X高） | X2100,Y1000,Z1400 | mm |
| X軸行程（主軸左右移動） | 1300 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸 | X1500，Y280 | mm |
| 最大承重 | 1000 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍： | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍： | 3-12 | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | Xφ20*10,Yφ20*10,Zφ16*05（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 30000/30000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 機床重量 | 約1000 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
